目前在风力发电机主轴位置上固定端使用一个双列调心滚子轴承的方案并不是一个值得优先考虑的方案，并且在未来的设计中应该避免。虽然没有一个确定的公认最大极限值，但是一般认为所允许的双列调心滚子轴承承受的轴向力和径向力的最大比值在0.15和0.20之间。也就是说，轴向力只能是径向力的15%到20%。在某些应用中，这个比值可以达到0.3甚至0.35，但可能会出现一列不受力、两列应力不均、滚子倾斜、保持架变形、产生过多的热量、滚子斑点剥落等情况。由于风力发电机主轴固定端轴承的受力比例一般在0.6左右，这会导致只有一列承受径向力及轴向力，也就是说轴承无法按照原来设计的方式进行运转，因此必须要考虑其他的固定端的轴承方案来提高性能和可靠性。



    本文主要讲述了在风力发电机主轴位置一端采用双列圆锥滚子轴承，另一端采用圆柱滚子轴承方案的好处。分析表明使用预紧的双列圆锥滚子轴承可以提高主轴的刚性，从而减小轴承滚道和齿轮箱输入零部件发生假性压痕的可能性。预紧并优化的内部游隙甚至可以在最极端风力情况下，确保很好的系统稳定性，滚道的形状经过优化后甚至可以在非常大的偏心情况下正常使用。



    有一些风力发电机在主轴位置上使用两个调心滚子轴承。固定端调心滚子轴承承受轴向力和径向力，浮动端调心滚子轴承只承受径向力。安装时两个轴承都有一定的径向游隙。安装游隙对轴承轴向和径向的刚性有着重要的影响。因此，主轴的径向偏移和轴承轴向移动都要受到初始游隙及轴孔配合的影响。减小轴承的径向偏移对提高轴承和系统的性能都有好处。在固定端使用一个预紧的双列圆锥滚子轴承，在浮动端使用圆柱滚子轴承对于风机主轴来说是一种更好的轴承布置形式。

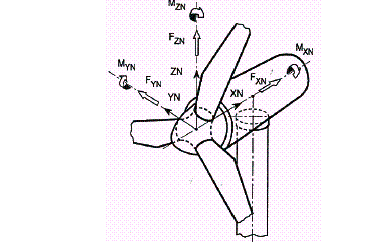

 图2 给出的是一个典型风力发电机上叶片受力图



   图2 载荷分布情况

    在运行中，一个径向力主要来自重力，一个水平力主要来自风。转子的轴向力和倾覆力矩来自叶片。用来做分析比较的工况是由恒速16转/分钟下500多种不同受力情况合成的一个当量载荷工况。
