近日，一台全新的海上打桩锤——巨人锤MU2000问世了！作为ICE有史以来最大的振动锤，MU2000有哪些优势呢？



先来看一组数据



外形尺寸10×10×8米，重425吨；



四个500kgm的齿轮箱提供2000kgm的偏心力矩；



转速1400转/分钟，激振力4480吨，桩的打拔频率达到23次/秒。

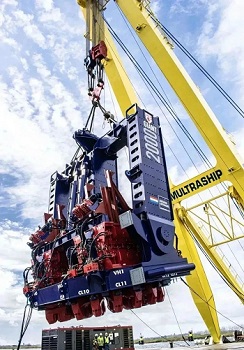

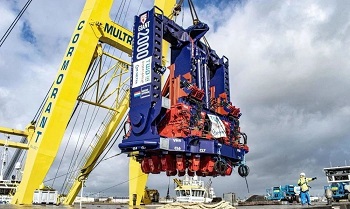

再来看一组图片







这造型，是不是和“灭霸”的手套有几分相似？





为什么选择振动锤？



以振打桩定位架的速度来打单桩；



无需桩定位架即可实现准确定位；



在打桩时纠正倾斜度，也能避免溜桩；



作业时噪音水平更低；



减少因不同能量冲击造成的桩疲劳，提高单桩的设计寿命；



设计壁厚更薄的桩。



为什么选择ICE的巨人锤MU2000？



ICE的优势——



在中国有本地业务和本地服务。



巨人锤是独一无二的，它将减震块安置在获得专利的上弯臂内，具体来说：



（1）不管锤的位置如何，无论是在吊桩过程中还是在打桩位置，减震块总是在同一方向上受力，而不是在不同方向上受扭力。



（2）这种设计使我们可以改变减震效率并控制振动向吊机传播。对于较重的桩或更硬的土壤，您可能需要不同数量的减震块，从而获得更好的减震效率，降低吊机振动的风险。换句话说，我们可以在不拆除任何东西的情况下，非常容易地改变锤的弹性特性。此外，万一减震块受损，在船上一小时内就能更换。如果桩比较重，激振力将导致更高的反作用力（桩对锤）。这就需要一个更强硬的弹性刚度，以防止静态部件在振幅相似时受到共振。



（3）由于起吊臂在任何操作中都不会改变方向，并且油管槽与起吊臂的静态部分相连，来自锤的油管方向始终是相同的，并且与起吊臂相比不会有相对移动。因此，巨人锤可以通过固定的设置进行操作；例如：油管可以始终朝向起重机的方向。在操作中，油管不会产生90°方向的偏移。这意味着无需为每次动员制定油管管理计划。



最后来看一个案例





这台设备是为法国Courseulles sur Mer海上风电场准备的。项目情况：水深22~31米，采用GE Haliade 150-6MW风机，共安装64套单桩基础，桩长60米，桩底直径7.5米、桩顶直径5.5米，重量950吨。
