Evident NDT大系统部门，针对风电叶片行业开发了全自动叶片检测系统WBIS(Wind Blade Inspection System)。 该检测系统通过集成AGV（自动导航小车），机械手，电池组，水循环系统，控制系统，并结合Evident自主开发的Focus PX及软件组成高效的全自动化检测系统。

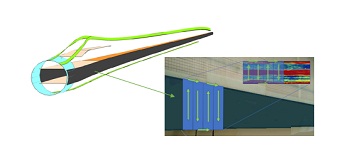

检测区域：翼梁和腹板粘结的完整性检查







全自动的检测系统，扫描过程中无需操作员。

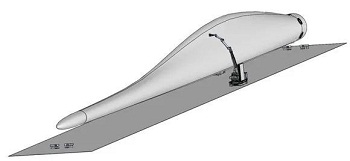

得益于这些定位点，WBIS能够自动连续检测叶片两侧。

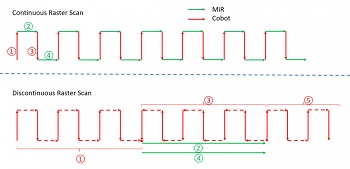

检测动线

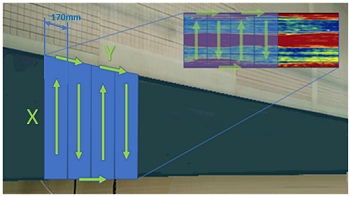

探头在腹板区域移动，AGV和机械手将它们的轴组合起来，以创建X&Y光栅扫描。





绿色箭头：AGV移动



红色箭头：机械手移动

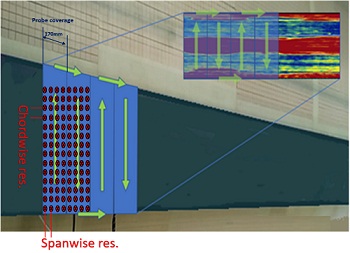

两个方向上的扫描分辨率由用户选择，以获得数据分辨率及检测效率。





以下检测效率作为示例：



腹板长度:  60 米长



分辨率: 翼弦方向: 1mm, 翼展方向: 3mm, 0.1mm A扫 并沿弦线进行500mm的扫描。



检测时间: 2m / min



数据大小: 10,3 GB



上传速率: 100 MB/s

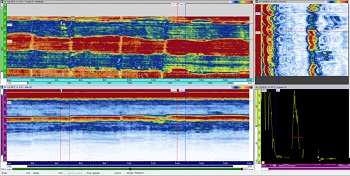

轻松高效的数据分析



区别于现有检测设备的数据分析模式，WBIS检测数据被划分为700 MB的文件，一旦可用，就可以进行动态实时传输。因此，数据分析可以更早地开始，并在收到前两个文件后立即开始，而非等到整个检测过程完成之后再分析。WBIS数据可以轻松上传到远程位置（或者云服务器上）进行远程集中分析。



WBIS优势：



·全自动检测，检测过程无需人员操作，实现远端控制



·高检测效率，扫查分辨率可根据需求调整



·自带安全传感器及定位点，实现较高安全性



·独立系统，所需装置均安装于机上，无外界电缆，水管占地面积小，小于2平方米



·针对不同叶形，检测设置快速切换，无任何机械调整



·机械手传感器及水楔自由角度，实现叶片曲率变化的仿形检测



·水循环系统实现供水，回水动态循环，实现稳定耦合
