中国能建广东院勘察设计的



粤港澳大湾区最大新型储能电站



宝塘锂电新型储能站



在广东佛山南海狮山镇



正式投运



这个新型储能站不简单！


大型城市“充电宝”



宝塘储能站装机规模为300兆瓦/600兆瓦时，占粤港澳大湾区新型储能总量的1/5，是我国一次性建成最大的电网侧独立储能电站。项目建成后，大湾区新型储能装机容量提升25%，每年可提供4.3亿度清洁电能，减少二氧化碳排放30万吨，满足20万户居民的用电所需。



并行管理“双片区”



宝塘储能站是国内首个服务于2个独立负荷区的新型储能电站，通过量身打造的充放电策略，可为珠三角核心负荷地带2个110千伏供电片区同时提供调峰调频服务，实现容量调节、片区共济。



9种技术“打擂台”



作为国内首个多技术路线储能电站，宝塘储能站集成了10家系统供应商的9种技术路线，应用5家国内头部企业的储能电池，将推动行业储能系统技术持续改进和锂电制造质量的跃阶升级。



工程美学“巧融合”



项目整体造型采用“忘忧草”的创意设计，为储能站带来“高颜值”，将电力工业建筑与城市空间巧妙融合。

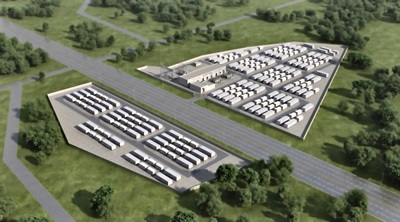

↑ 项目效果图，整体呈现“忘忧草”造型



广东院承担了该项目的接入系统研究、可行性研究和勘察设计工作，针对多种不同技术路线的储能设备特点，设计多路线竞技评价系统，开展拓扑与接线优化、电气布置迭代寻优，并基于站址场地现状，开展了地网、管沟布置和排水系统设计优化，最大限度保障储能系统的安全。

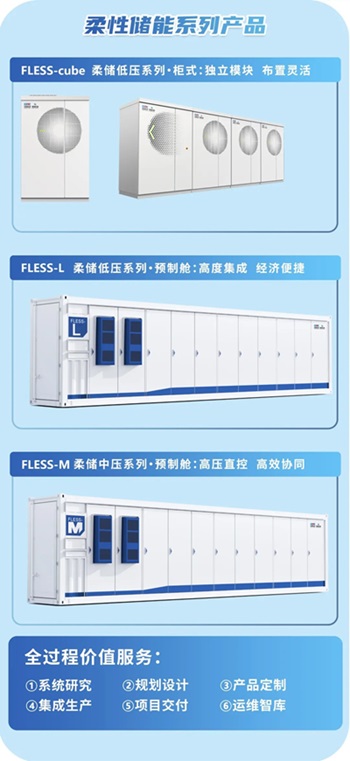

值得一提的是，广东院首创的低压级联技术，作为宝塘站9种技术路线之一，在国内首次亮相。广东院控股的广东天汇储能科技有限公司基于该技术研发的FLESS柔性储能产品也在项目中实现并网一次成功。







该产品是一种灵活可靠的构网型储能系统，可有效支撑新型电力系统运行，促进新能源消纳，推动能源绿色转型，保障能源安全。该系统最大功率可达25兆瓦，可直挂10千伏、35千伏交流线路，系统储能时长可在2-4小时间灵活配置，整体达到国内领先水平。



研制柔性储能变流单元



装置采用“一簇一柔性控制单元”的设计方案，有效避免电池并联带来的寿命损失及安全风险，提出特殊接线拓扑，加强相间均衡能力，降低谐波含量，提升系统效率。



提出全液冷集成方案



电池与柔性换流单元共用一套液冷系统，液冷流道设计及能耗优化算法有效降低辅助系统损耗，温差控制小于2.5℃。



研制高精度电池管理系统



电池管理系统采用两级构架，在复杂混合工况下电池荷电状态估算精度误差小于3%。



开发强电网支撑能力



系统可实现最小不低于1.4pu的功率输出，在0%-100%电池荷电状态下，具备高、低电压穿越能力及电能质量治理能力。



构建柔性换流单元与电池管理系统



减少通信层级，避免保护盲区，实现电池信息及变流器信息一体化故障记录，提高故障分析水平。



该产品运行灵活、系统响应速度快，在提供无功支撑上具有较强技术优势，可广泛适用于电网侧独立储能、火电和新能源配储等场景。



该产品被纳入中国能建2023年第一批新技术推广名录和首台（套）重大技术装备推广应用指导目录，在电网侧、用户侧场景投入运行。
