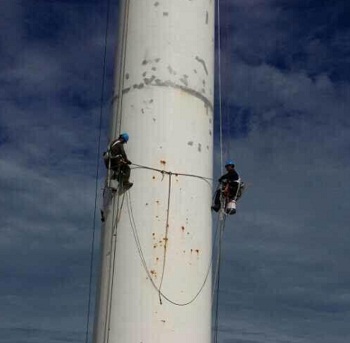

风叶防腐工程的投资相比于耗电量的损失微不足道，因此为了降低成本，提高发电效率和风机塔筒的使用寿命，需要定期对风电塔筒进行检测维护（工程量包含风叶的维护，塔筒的防腐，塔筒风机的维修与保养等）。在选用防腐蚀涂料时，应充分考虑到自然环境的影响，选用综合性能优异，且能根据不同环境下的腐蚀情况的有效实验数据而设计出的处于国际先进水平的防腐蚀涂料产品，以此进行风电塔筒的防腐蚀保护，确保其在沙漠环境、工业大气环境、海洋环境等环境下不被腐蚀，延长风力发电设施的使用寿命，降低其维护的费用。
风电塔筒防腐新工艺：筒体表面缺陷处理、钢结构打磨处理、钢结构清洗处理、螺纹保护处理、喷砂处理、喷锌处理和油漆处理。本发明的优点是：采取了乳剂清洗与高压水枪清洗相结合的方法，能够较好的提高工件表面的清洁度，采用多层喷涂，严格控制温度、湿度以及每层的湿膜厚度和干膜厚度，提高油漆附着力；采用了等径的螺栓或者包装纸进行遮挡的办法，在喷砂之前对所有螺纹孔进行保护，有效的提高了工作效率；采用严格的温度控制方法，对温度进行实时监控并记录数据，保证喷砂的环境要求达到最佳状态，严格控制涂装时间，保证涂装的一次合格率。
风电塔筒防腐具体包括以下方法步骤：
a、简体表面缺陷处理:通过打磨焊缝表面,去除表面焊接飞溅、去除切边粗糙、清除焊缝表面焊渣、去除尖锐及深咬边缺陷、去除气孔、保证弧坑无尖锐切边;
b、钢结构打磨处理:通过打磨工艺处理钢材表面保证有足够的凹陷确保油漆渗透、保证表面无翘起部分、保证表面无可视迭片、保证表面无入杂物、保证由机械器具造成的沟槽或圆槽的半径不小于2mm、保证锯齿状沟槽圆滑平整;
c、钢结构清洗处理:在喷砂之前必须使用溶剂进行清洗，溶剂清理法清除油、脂、污垢和润湿剂，再使用清水冲刷，钢板表面盐分和可溶性杂质必须使用高压水枪清洗:
d、螺纹保护处理:在喷砂之前要对所有的螺纹孔进行保护，使用等径的螺栓或者包装纸进行遮挡:
e、喷砂处理:施工车间的温度必须控制在5℃到40℃之间，喷砂用磨料要干燥，清洁无杂物，喷砂前必须检测环境湿度和温度，并且相对湿度不超过85%，喷砂前保证钢板表面温度高于露点温度3℃;
e、喷砂处理:施工车间的温度必须控制在5℃到40℃之间，喷砂用磨料要干燥，清洁无杂物，喷砂前必须检测环境湿度和温度，并且相对湿度不超过85%，喷砂前保证钢板表面温度高于露点温度3℃;
f、喷锌处理:喷锌材料必须使用99.99%Zn或者85/15%Zn/A1合金，喷锌区域的粗度和清洁度必须符合要求，喷锌后必须对塔段进行整体清洁，表面需均匀一致，喷锌的环培要求与喷砂一致，喷锌前必须检测环境湿度和温度;
g、油漆处理:采用相应的油漆组合，严格控制环氧富锌底漆、环氢云铁中间漆、可覆涂聚氨酯面漆的干膜厚度，力争达到最好的防腐效果。
