并网风力发电机组控制器可以测量风速、风向、发电机温度、转速、电流、电压、偏航行程开关等参数，根据用户设定的控制器参数，自动控制风力发电机的跟风、偏航、卸荷、刹车、解缆等运动。控制器还能自动检测风速、风向传感器故障，在发生故障 时自动对风力发电机进行保护控制。



并网风力发电机控制器由PLC控制器、人机界面、计算机软件三部分构成，PLC控制器安装于强电柜内，是系统控制 的核心部分。PLC与人机界面使用RS485总线连接，人机界面安装于用户端，用于显示风力发电机的风速、风向、电压、电流、转速等测量参 数以及偏航、卸荷、刹车等的控制状态，人机界面还用于对风力发电机手动控制。人机界面具有RS232、RS485、USB和RJ45网络接口，用于与 上位计算机的通讯，上位机可以显示风力发电机运行状态，并设定控制器的控制参数。通过人机界面的网络接口，可以直接将风力发电机接 入互联网，实现风力发电机的网络远程监控。



功能特点



•专为需要偏航控制的中小型风力发电机设计。智能化控制，并可通过RS485远程监控系统运行状况。

•系统设计科学完善，可以监控风力发电机现场的各项参数，如：风速、风向、发电机内部温度、电压、电流、转速、线缆缠绕状态等； 并根据这些参数来调整风力发电机的运行状态，保证系统运行在最佳状态。

•并网型风机控制器可监控并网市电状态，当并网逆变器故障或网电掉线时，自动对风机实行刹车保护。

•与PLC控制器配套的人机界面可显示发电机系统现场的实时数据，内部的大容量FLASH存储器可自动记录系统运行的历史数据；通过模式 转换，还可完成风力发电机的手动偏航控制。

•系统运行参数可在电脑适配软件中进行修改设定，操作方便。

•系统设计有非常完善的保护功能，最大限度保证风力发电机系统长期运行的安全可靠。

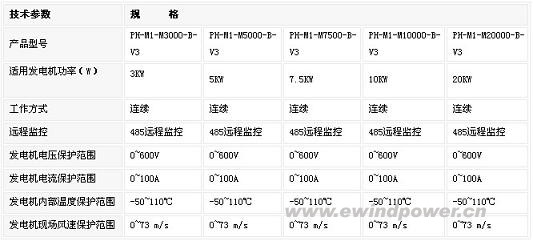

技术参数
